Зенитные окна на крыше

Зенитные фонари как альтернатива окнам – виды и особенности монтажа

Зенитные фонари – это световые проемы на кровле здания, ничего общего с искусственными источниками света не имеющие. В больших помещениях они представляют собой остекление купольной кровли, а в небольшом частном жилище – одиночное кровельное окно.

Содержание

Остекление может быть различной конфигурации и типа, поэтому легко вписывается в архитектурный ансамбль здания и придает ему некую изюминку не только снаружи, но и изнутри.

Типы фонарей по конфигурации и назначению ↑

По типу зенитные фонари подразделяют на точечные и ленточные. Отдельно стоит выделить купольные конструкции, которые тоже причисляют к точечным.

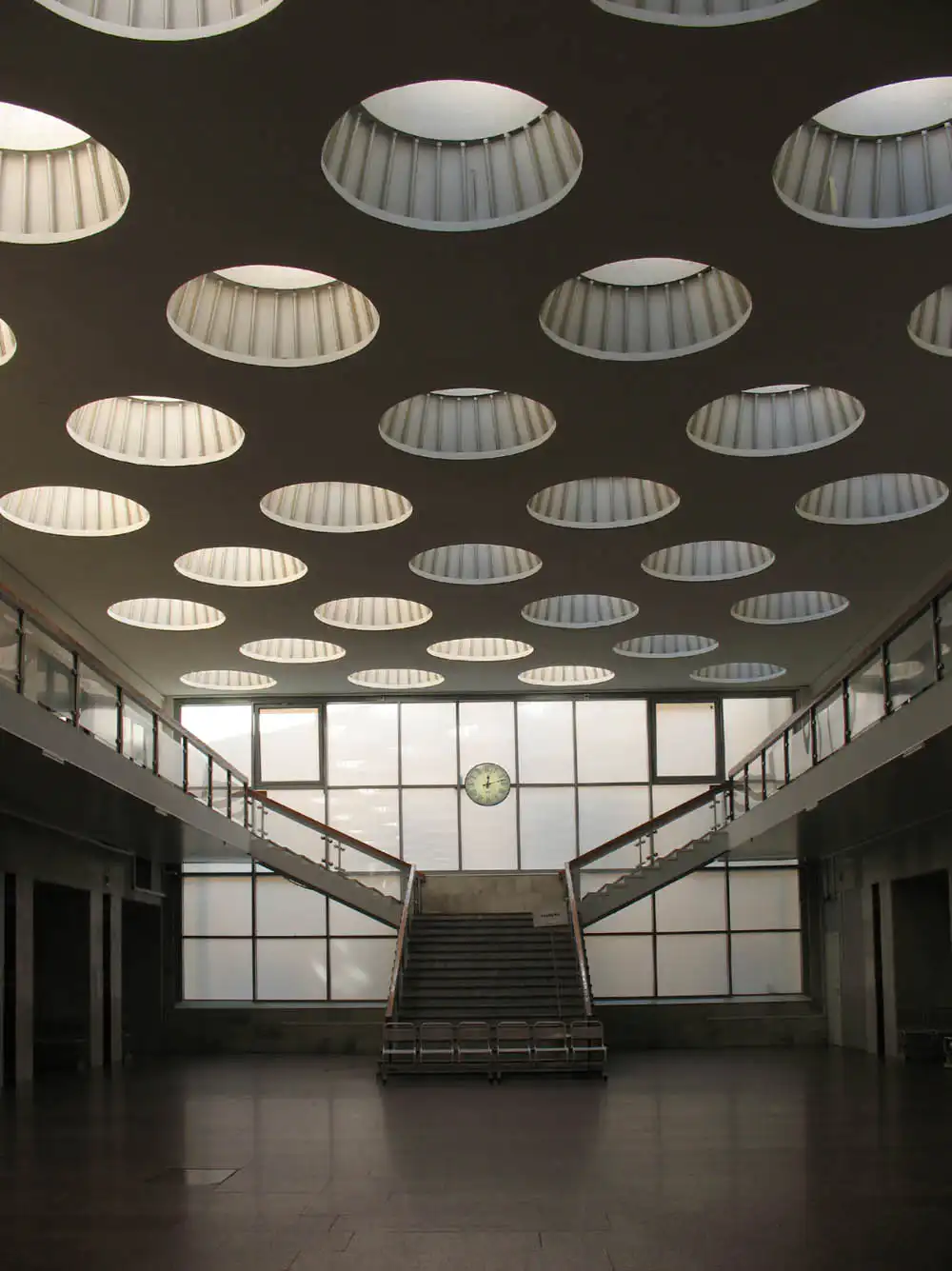

Доступное точечное освещение ↑

Небольшие световые проемы может позволить себе практически каждый владелец частного дома. Такое остекление подойдет для спальни, кухни, ванной комнаты, зимнего сада, мансарды. Формы могут быть самыми разными: квадрат, круг, прямоугольник, купол, пирамида.

Неудивительно, что нестандартный выбор в первую очередь делает тот, кто хочет сэкономить на электроэнергии для освещения помещения. Кроме того, естественный дневной свет не вредит зрению в отличие от искусственных источников, к тому же, визуально создаётся эффект открытого неба – в помещении будет отражаться состояние погоды – солнечной или пасмурной.

Производители оконных конструкций выпускают готовые кровельные окна – стеклопакеты с контуром уплотнения, защитой от влаги и мостиков холода. Проще всего монтировать стеклопакет на стадии строительства дома.

Классический купол или прозрачная крыша ↑

При изготовлении зенитных фонарей не существует стандартов, что открывает широкие возможности для дизайна и практической стороны вопроса. Купольная застекленная конструкция выглядит, как многогранная или округленная надстройка из стекла, полиэфира, акрила или поликарбоната, которая увенчивает крышу здания.

Размеры здесь зависят от потребности, к примеру, в частном доме конструкция будет меньше, в то время как для торгового центра или бассейна понадобится большая площадь (это может быть несколько точек).

Ленточные конструкции зенитных фонарей ↑

Ленточные зенитные фонари, как на фото ниже, практически не используются для частного домостроения, так как рассчитаны на большие длинные помещения. Такие конструкции чаще всего можно встретить в производственных цехах, ангарах или складах, то есть там, где обычные окна попросту неэффективны из-за слишком большого внутреннего пространства.

Преимущество прозрачной стеклянной ленты на крыше здания перед обычными, пусть даже большими боковыми окнами, очевидно – солнечный свет проникает сверху вне зависимости от времени дня – его не закрывает противоположная часть постройки. Если солнечные лучи, точнее, ультрафиолетовое излучение нежелательно, то можно установить защиту от УФ в виде панелей со специальной плёнкой.

Эффект ощущается также и в проветривании – наверху устанавливают люки по принципу форточек, которые всегда можно открыть в нужное время вручную или автоматически. По законам физики тёплый воздух устремляется вверх и уносит с собой все запахи в атмосферу через открытые проходы. При необходимости там дополнительно устанавливают вытяжные вентиляторы.

Многолетние наблюдения, подтверждённые научными исследованиями, показали, что на предприятиях, где в цехах превалирует естественное освещение, повышается производительность труда, и сотрудники не так часто берут больничный лист.

Учитывая этот фактор плюс снижение затрат на электроэнергию для осветительных приборов, такое решение очень выгодно для работодателя.

Использование для вентиляции и удаления дыма из помещений ↑

Зенитные фонари используют для проветривания помещения и даже для удаления дыма.

Остекление крыши на промышленных предприятиях и в торговых центрах чаще всего предусматривает именно такие задачи. Но это не является стандартом или правилом и рассматривается, как вспомогательная функция, которую можно использовать в частном доме.

В большинстве случаев люки для проветривания открываются с помощью электропривода, а иногда там предусмотрен датчик для автоматической регулировки. Для высоких помещений это чрезвычайно удобно – не приходится специально залезать на крышу, чтобы поднять створку, а потом лезть ещё раз, чтобы её закрыть.

Горячий (тёплый) воздух, поднимаясь вверх вместе с дымом, выходит через открытую створку потолочного окна в атмосферу, после чего створка закрывается оператором или автоматически. Такая функция, предусмотренная на крыше здания, позволяет обходиться без приточно-вытяжной вентиляционной системы, либо использовать такие агрегаты меньшей мощности.

Очень удобны зенитные фонари для дымоудаления с принудительной вентиляцией с точки зрения пожарной безопасности – во время пожара или выделяется угарный газ, опасный для жизни. Здесь понадобятся термодатчики, реагирующие на температуру и задымленность – они подают сигнал на электропривод и створки на крыше автоматически открываются для проветривания.

Монтаж зенитных ленточных и купольных фонарей ↑

Функциональность световых проемов во многом зависит от материала, из которого они изготовлены, полезной площади и способа их монтажа на крыше. Но как бы там ни было, здесь следует учитывать не только потребность в бесплатном дневном освещении и вентиляции, но и в качественном дизайне конструкций.

Материалы для остекления и их свойства ↑

Для остекления необходимы прозрачные или тонированные материалы, которые способны удерживать тепло в помещении:

  • монолитные листы поликарбоната или акрила;
  • ячеистый поликарбонат;
  • полиэфирные плиты;
  • стекло, стеклопакеты, триплекс.

Акрил, а также монолитный и ячеистый поликарбонат значительно опережают стекло по прочностным характеристикам, превосходя их в 200-250 раз! Большинство модификаций таких панелей обладают огнестойкостью, что в некоторых случаях может быть решающим при выборе материалов.

Для установки зенитных фонарей на крыше обычно применяют листы с защитой от ультрафиолетового излучения.

Как поликарбонат, так и акрил очень легко формуется, следовательно, они очень удобны при монтаже. Есть у них и ещё одна особенность – из таких панелей можно делать выпуклые (гнутые) поверхности. Но сотовый поликарбонат с наклонными перегородками (треугольное сечение ячеек) используется только для ровных плоскостей.

А вот полиэфирные конструкции, помимо устойчивости к высоким температурам и механической (ударной) прочности, обладают защитными свойствами к ультрафиолетовому излучению без дополнительного покрытия. Но здесь есть серьёзные недостатки, это – неоднородность цвета, приводящая к низкой прозрачности, и высокая стоимость по сравнению с поликарбонатом и акрилом.

В некоторых случаях прозрачность противопоказана и тогда используют полиэфирные плиты.

У стекла можно выделить три основных качества, которые не меняются в течение времени, это:

  1. Самая высокая прозрачность.
  2. Сопротивление абразивному воздействию пыли и песка.
  3. Устойчивость к химической обработке.

Главным недостатком стекла является его хрупкость, но при остеклении стеклопакетами или триплексом этот недостаток в какой-то степени компенсируется. Ещё один минус, это масса, которая требует более прочного основания (рамки) по сравнению с полимерами.

Требования к монтажу зенитных ленточных и купольных фонарей ↑

Для монтажа зенитных фонарей могут быть задействованы практически любые виды кровли:

  • профилированный или вальцованный стальной настил;
  • керамическая, битумная и металлическая черепица;
  • железобетонные плиты или мембраны.

Главное требование – устойчивость и жёсткость конструкции, каковыми в принципе и являются ЖБ-перекрытия и стропильные системы.

Такое остекление делается с разными целями, следовательно, этот фактор следует учитывать ещё при проектировании. Сюда входит площадь отдельных секций и всей конструкции, степень прозрачности материала и его защита от ультрафиолета, необходимость механического или электрического привода.

Хаотичность при монтаже недопустима, так как расположение зенитных фонарей очень хорошо видно снизу, из помещения, значит, конструкция должна иметь правильное расположение и чёткие контуры. Если в здании предусмотрен обогрев, то лучше всего использовать ячеистый поликарбонат или стеклопакеты – такое остекление максимально сохраняет тепло.

Также утепление необходимо для опорных металлических контуров, что обычно достигается при помощи различных теплоизоляционных уплотнителей. При проектировании и установке избегают строго горизонтального расположения секций, делая их наклонными или выпуклыми – такая конфигурация способствует более рациональному распределению светового потока и не задерживает снежный покров.

При проектировании следует учесть возможность образования конденсата, которого быть не должно, следовательно, утепление здесь очень важно.

В расчёт также принимается и высота конструкции – она должна возвышаться над кровлей как минимум на 30 см.

Ошибки и заблуждения некоторых заказчиков ↑

Зенитные фонари в России и странах бывшего СССР встречаются не очень часто, поэтому неудивительно, что заказчики проявляют осторожность и даже некоторое недоверие. И вот наиболее распространённые примеры:

  • в зимнее время такая конструкция на крыше бесполезна, так как её почти полностью заносит снегом. На самом деле за счёт наклона или закругления поверхности, которая возвышается на 30-60 см, снежный покров сдувается ветром. Самое главное, чтобы высота снежного покрова не превышала высоту фонаря;
  • двускатные или П-образные конструкции надёжнее. Но наиболее эффективной является закругленная, арочная форма, так как, во-первых, она занимает меньшую площадь и, во-вторых, лучше противостоит ветру и с неё быстрее сходят осадки;
  • можно использовать дешёвые материалы. В конечном итоге низкая стоимость сказывается на качестве, что со временем может привести к необходимости ремонта. После этого общая стоимость получится больше по сравнению с качественным материалом, который можно было выбрать сразу.
Читать еще:  Как узнать сколько камер в пластиковом окне

В заключение можно сказать, что зенитные ленточные и купольные фонари для проветривания и/или дневного освещения – это сложные конструкции с технической точки зрения.

Тем не менее, в некоторых ситуациях, это самый лучший и экономный вариант при строительстве здания. Затраты окупаются очень быстро, и это могут подтвердить те, кто уже решился на модернизацию.

Видео: Монтаж зенитного фонаря ↑

Зенитные фонари

Общественные, административные и промышленные здания должны возводиться с соблюдением определенных требований. В их число входят эффективные системы вентиляции и освещения. От них зависит не только воздухообмен и уровень освещенности в помещениях, но и безопасность в экстремальных ситуациях, а также трудоспособность людей. Не последнее место при этом занимает вопрос энергосбережения.

Что такое и для чего нужны зенитные фонари

Зенитные фонари устанавливаются на крыше и похожи на мансардные окна, но имеют бо́льшие размеры, сложную конструкцию и чаще всего объемную форму. Они успешно используются в промышленных зданиях, офисных и торговых центрах, спортивных сооружениях, зимних садах. Основное назначение зенитных фонарей — обеспечение естественного освещения в помещениях. В настоящее время существует много разновидностей осветительных приборов, но все они оказывают определенное негативное воздействие на человека. Только солнечный свет является оптимальным для сетчатки глаз, поэтому зенитный фонарь относится не только к эффективным, но и полезным для здоровья изделиям.

Светопрозрачные потолочные конструкции пропускают на 50% больше света, чем стандартные вертикальные окна, поэтому параллельно достигается экономия электроэнергии. В дополнение к этому за счет использования разных материалов можно добиться определенной фильтрации естественного освещения. Еще одно направление использования подобных конструкций — вентиляция помещений. С этой целью используются зенитные фонари для дымоудаления и вентиляции.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Прочные и современные алюминиевые окна надежны, безопасны и долговечны в эксплуатации. Прекрасная альтернатива пластику и дереву по доступной цене.

Презентабельность и большие размеры – основное отличие панорамных окон. Превосходный вариант для оформления террасы, бассейна, эркера, крыши, зимнего сада.

Разнообразят декор окна или двери. Для декорирования доступны сотни цветовых решений. Создание индивидуальных рисунков разной сложности.

Новый взгляд на открытие окон. Створка просто убирается в сторону, экономя свободную площадь в помещении. Отличное решение для создания панорамного вида из окна.

Виды зенитных фонарей

Зенитные фонари можно классифицировать по нескольким признакам:

  • По назначению они делятся на световые и вентиляционные. Последние находят применение в промышленных зданиях. Существуют конструкции, объединяющие эти свойства.
  • По расположению выделяют зенитные фонари, которые встраиваются в перекрывающие конструкции и которые надстраиваются над ними.
  • По конструкции различают точечные и ленточные изделия. Точечный зенитный фонарь допускается устанавливать на здания любого типа с уклоном крыши не более 25°. Ленточная конструкция подходит только для плоских крыш.

Допускается изготовление зенитных фонарей разной формы: многогранной, треугольной, овальной, круглой или прямоугольной. Их купол может быть выпуклым или плоским, иметь форму пирамиды или арки. Возвышающийся над перекрытием световой фонарь, в отличие от плоского встроенного, способен пропускать больше светового излучения, с него легче удаляется вода и грязь, поэтому он более практичен.

Особенности конструкции

В общем случае зенитные фонари включают в себя следующие элементы конструкции:

  1. основание;
  2. несущую раму;
  3. светопропускающее заполнение;
  4. механизм открывания в случае необходимости.

Каждый из них имеет свои особенности. Так, рама для возможности установки в проем крыши комплектуется специальной наружной окантовкой. Для ее изготовления используется пластиковый или алюминиевый профиль. При этом алюминий отличается хорошей прочностью и малым удельным весом, поэтому световой фонарь из этого материала — более частое явление.

Светопропускающее заполнение может изготавливаться из нескольких материалов:

  • Силикатное стекло — отличается химической инертностью и устойчивостью к абразивным воздействиям. Из недостатков следует отметить, что стеклянный зенитный фонарь имеет большой вес, он достаточно хрупкий и редко имеет сложную криволинейную конструкцию.
  • Обычный поликарбонат — прочнее силикатного стекла в 250 раз, не поддается воздействию огня, но такие световые фонари чувствительны к воздействию ультрафиолетового излучения.
  • Ячеистый поликарбонат — характеризуется низким показателем сопротивления теплопередаче.
  • Акрил — зенитные фонари промышленных зданий из этого материала надежно выполняют свои функции и при этом абсолютно нечувствительны к ультрафиолетовому излучению.
  • Полиэфирные плиты — спокойно переносят контакты с химически активными веществами и устойчивы к механическим воздействиям, но имеют неоднородный цвет и невысокую прозрачность. С их применением оптимально создавать зенитные фонари для дымоудаления.

Еще одно конструктивное отличие изделий — способность открываться. Глухие световые фонари используются только для освещения. Открываемые позволяют дополнительно обеспечить вентиляцию помещений. При этом может использоваться электрический, пневматический или ручной способ открытия. Такие конструктивные особенности чаще реализуются в зенитных фонарях промышленных зданий.

Особенности монтажа

Зенитные фонари устанавливаются в зданиях, не имеющих чердачного помещения. На первом этапе в скате крыши выполняется монтажный проем. Надежней всего его предусмотреть еще при проектировании дома. Это позволит избежать повреждения несущих элементов крыши. Затем выполняется установка основания. При этом обязательно наличие водонепроницаемого и теплоизолирующего слоя между основанием и кромкой проема. Для этого можно использовать вспененный полиэтилен или битумную мастику.

После установки основания монтируется рама. При этом важно обеспечить герметичность конструкции. Для этой цели используется резиновый уплотнитель. На следующем этапе устанавливается светопропускающее заполнение. Важно правильно выполнить регулировку фурнитуры для открывающихся конструкций, чтобы обеспечить плотный прижим створки зенитного фонаря в закрытом положении.

В последнюю очередь устанавливается дистанционный механизм открывания, если конструкция предусматривает его наличие. При последовательном и аккуратном выполнении всех перечисленных выше действий зенитные фонари будут надежно выполнять свои функции в течение длительного времени.

Зенитные фонари

Алюминиевые световые зенитные фонари

Алюминиевый световой зенитный фонарь – архитектурная конструкция на крыше здания, предназначенная для увеличения доли естественного освещения и вентилирования помещения. Такой строительный прием повсеместно применялся в средневековых строениях, преимущественно религиозного назначения.

Назначение конструкции

Освещение

Светопропускная способность фонарей в несколько раз превышает классическую инсоляцию через вертикальные окна. При этом дневной свет рассеивается равномерно, достигая всех зон помещения. Как следствие, сокращаются расходы на электричество, улучшается общая атмосфера в жилом здании и эффективность труда в промышленных строениях.

Вентиляция

Циркуляция воздушных потоков в помещение с зенитным фонарем полностью совпадает со всеми нормами благоприятного микроклимата. Естественное поступление воздуха в совокупности с природной освещенностью решает сразу две проблемы – предупреждение избыточного нагревания внутренней комнаты в летний сезон и дополнительный источник тепла в зимний период. Затраты на электроэнергию существенно сокращаются, в силу отсутствия необходимости устанавливать электрооборудование по принудительной вентиляции.

Дымоудаление

Одна из самых важных функций зенитных фонарей. Структура светопрозрачной кровли позволяет эффективно и быстро отводить отравляющие продукты горения, увеличивая шансы на спасение при пожаре в несколько раз. Фонари, как система пожаротушения, гарантируют естественный выход дыма, дают дополнительное время на эвакуацию людей, предупреждают перегрев и обрушение здания при открытом огне. Разрушительное действие дыма и огня на оборудование, имущество, человека снижается в 5-7 раз, по сравнению с помещениями, в которых отсутствуют зенитные фонари. Аэрационные конструкции содержат распашные фрамуги, которые открываются в автоматическом режиме, при помощи пневматических приводов. Система срабатывает при повышении температуры в помещении до 60, 90, 110, 140 и 185°С. Своевременное и быстрое удаление задымленности является залогом спасения жизней, ценного оборудования и эффективной работы пожарных служб.

Читать еще:  Шестикамерные пластиковые окна

Виды конструкций

Классификация светопрозрачной кровли сложная, регулируется множеством государственных стандартов. Согласно нормативным актам, конструкции группируются по следующим признакам:

  • Материалу светопропускающих элементов: стеклопакет, листовое стекло, полимерные панели.
  • Материалу каркаса: нержавеющая сталь, алюминий, дерево, ПВХ, беспереплетная конструкция.
  • Форме: односкатные, двухскатные, купольные, пирамидальные, арочные, сложной конфигурации.
  • Конструктивным особенностям: распашные, глухие.
  • Назначению фонарей: зенитные, аэрационные и светоаэрационные.
  • Типу монтажа: профильное соединение, посадка на клеевой состав, крепление на стальных кронштейнах (спайдерная система), комбинированный метод.
  • Количеству зенитных фонарей на кровле: точечные, ленточные.

В дополнение к основным положениям классификации, фонари различаются по вертикальному, боковому и скатному остеклению, что не исключает сочетание всех типов в одной конструкции.

Применение фонарей в гражданском строительстве

Главные функции кровельного остекления, увеличенный коэффициент дневного света и аэрация, имеют определяющее значение для использования зенитных фонарей в архитектуре. Кровельное сооружение повсеместно применяется во всех видах строительства:

  • мансарды жилых и нежилых домов;
  • общественные здания – культура, образование, развлечения, спорт, медицина;
  • муниципальные административные объекты;
  • технические цеха, производственного назначения;
  • складские сооружения.

Например, в общественных, производственных, жилых зданиях с нормальными показателями влажности и температуры, устанавливают световые зенитные фонари. Муниципальные или коммерческие помещения с избыточной тепловой энергией оборудуются светоаэрационными конструкциями, преимущественно ровной геометрической формы (квадрат, прямоугольник). Здания промышленного назначения, в которых производство связано с пыльными процессами и повышенной теплоотдачей, устанавливаются отдельные вентиляционные и осветительные фонари. В зданиях, дизайн внутренних помещений которых предполагает наличие подвесных потолков, оснащаются тоннельными зенитками со светоотражающими внутренними поверхностями.

Дизайнерские решения

Устройство кровельного освещения выполняется в нескольких видах. В зависимости от назначения здания, определяется тип оформления. В жилых домах, чаще всего, применяется слабовыпуклый фонарь, размеры которого соотносятся с общей архитектурой строения. «Полусфера» полностью отвечает общепринятым представлениям об эстетической и эргономической составляющих. Прозрачный купол отлично вписывается, как в окружающую среду, так и в большинство типовых проектов жилых зданий.

Помимо купольной формы не меньшей популярностью пользуются квадратные, треугольные, восьмигранные, пирамидальные конструкции, универсальная геометрия которых подходит к большинству концепций современных зданий и сооружений.

Лаконичный дизайн, в котором акцент делается на функциональность, применяется в проектах технических помещений – складских или производственных. В проекте зенитных фонарей для заводских (фабричных) зданий учитываются нормы освещения, вентиляции, теплоотдачи, пылевое засорение, чтобы создать максимально комфортный микроклимат естественным способом.

Особенности выбора зенитного освещения

Светопрозрачная кровля проектируется по нормам освещенности, теплоизоляции, устойчивости к осадкам (снегу), водо- и воздухонепроницаемости. С учетом первоначальных характеристик здания и отдельного помещения, подбирается максимально подходящий купол:

  • зенитный фонарь, как альтернатива мансардным окнам. Чердачные помещения жилых домов и технических зданий можно превратить в дополнительное место отдыха или работы;
  • ленточное освещение – оптимальное решение для плоских крыш или вдоль гребня на покатых кровлях. Пользуются повышенным спросом на промышленных предприятиях, в производственных цехах, складах;
  • световые люки (тоннели, коридоры) – применяются для освещения темных помещений на самых верхних этажах здания. Гардеробные, кладовые, коридоры, санузлы, в которых проектом не предусмотрено стандартных окон.

При выборе, основным показателем становится коэффициент естественного света. Он отличается для жилых и технических помещений. Но в любом случае, рассчитывается из соотношения искусственного и естественного освещения. В идеале – показатели должны быть равными.

Монтаж конструкции

Ответственный и важный этап обустройства светопрозрачного купола определяет долговечность эксплуатации и безопасность конструкции. Монтаж осуществляется по нормативным актам Госстроя РФ, после сертификационных испытаний и проверки фонаря на соответствие условиям технических требований. Все это в большей мере относится к точечным и ленточным видам фонарей, предназначенных для аэрации (удаления дыма). Такие конструкции предполагают длительную, бесперебойную эксплуатацию, правильную геометрическую форму, фиксированный ряд типичных размеров.

Зенитные фонари сложной или уникальной конструкции (восьмиугольники, пирамиды, полусферы), не тестируются перед установкой. Большое количество элементов и сложность монтажа не позволяют многократно собирать купол. Поэтому требуют безупречного профессионализма, квалификации, опыта мастеров компании-производителя. От качества выполненных работ зависит, как эстетическая составляющая зенитных фонарей (соответствие интерьеру), так и основные функции – проветривание, освещение, дымоудаление.

Зенитные окна на крыше

Как и все зенитные фонари VELUX, глухие зенитные фонари оснащены стеклопакетом с внутренним стеклом «триплекс», которое обеспечивает дополнительную защиту от шума, предотвращает выгорание мебели и не осыпается в случае повреждения.

Установка в кровлю с уклоном от 0°до 15°. Предлагается девять размеров.

⇒ Защитный купол изготовлен из акрила в двух вариантах – матовый и прозрачный; существенно снижает шум во время дождя (шумопонижение 31 Дб); защищает стеклопакет от повреждений;

⇒ Максимальное теплосбережение достигается за счет рамы заполненной полистиролом; коэффициент сопротивления теплопередаче (стандарт EN 1873): 1,4 В/м²К;

⇒ Поверхности не требуют ухода, рама и короб изготовлены из ПВХ профиля, влагостойкое покрытие легко моется ;

⇒ Откосы. Специальный паз позволяет легко смонтировать откосы и обеспечить качественную отделку;

⇒ Безопасный стеклопакет. Двойное остекление; внутреннее стекло «триплекс», осколки которого при повреждении останутся на пленке;

⇒ Крепления купола. Специальные крепления позволяют легко установить купол и снять его для мытья.

РАЗМЕРЫ И ЦЕНЫ

* Цены на монтаж

Ручное управление

Зенитные фонари с ручным открыванием

Зенитные фонари с ручным открыванием VELUX позволяют по необходимости проветривать помещение. Управление зенитным фонарем производится c помощью специального стержня, который входит в комплект. Окно открывается на 14 см.

Как и все зенитные фонари VELUX, глухие зенитные фонари оснащены стеклопакетом с внутренним стеклом «триплекс», которое обеспечивает дополнительную защиту от шума, предотвращает выгорание мебели и не осыпается в случае повреждения.

Установка в кровлю с уклоном от 0°до 15°. Предлагается девять размеров.

⇒ Защитный купол изготовлен из акрила в двух вариантах – матовый и прозрачный; существенно снижает шум во время дождя (шумопонижение 31 Дб); защищает стеклопакет от повреждений;

⇒ Максимальное теплосбережение достигается за счет рамы заполненной полистиролом; коэффициент сопротивления теплопередаче (стандарт EN 1873): 1,4 В/м²К;

⇒ Поверхности не требуют ухода, рама и короб изготовлены из ПВХ профиля, влагостойкое покрытие легко моется ;

⇒ Откосы. Специальный паз позволяет легко смонтировать откосы и обеспечить качественную отделку;

⇒ Безопасный стеклопакет. Двойное остекление; внутреннее стекло «триплекс», осколки которого при повреждении останутся на пленке;

⇒ Крепления купола. Специальные крепления позволяют легко установить купол и снять его для мытья.

⇒ Телескопический стержень и зготовлен из анодированного алюминия; максимальная длина 1900 мм.

РАЗМЕРЫ И ЦЕНЫ:

* Цены на монтаж

На электроуправлении

Зенитные фонари VELUX INTEGRA

Зенитные фонари VELUX INTEGRA® CVP с дистанционным управлением позволяют по необходимости проветривать помещение.
Управление зенитным фонарем производится c помощью настенной кнопки, которая входит в комплект. Окно открывается на 14 см.

Как и все зенитные фонари VELUX, глухие зенитные фонари оснащены стеклопакетом с внутренним стеклом «триплекс», которое обеспечивает дополнительную защиту от шума, предотвращает выгорание мебели и не осыпается в случае повреждения.

Установка в кровлю с уклоном от 0°до 15°. Предлагается девять размеров.

⇒ Защитный купол изготовлен из акрила в двух вариантах – матовый и прозрачный; существенно снижает шум во время дождя (шумопонижение 31 Дб); защищает стеклопакет от повреждений;

⇒ Максимальное теплосбережение достигается за счет рамы заполненной полистиролом; коэффициент сопротивления теплопередаче (стандарт EN 1873): 1,4 В/м²К;

⇒ Поверхности не требуют ухода, рама и короб изготовлены из ПВХ профиля, влагостойкое покрытие легко моется ;

⇒ Откосы. Специальный паз позволяет легко смонтировать откосы и обеспечить качественную отделку;

⇒ Безопасный стеклопакет. Двойное остекление; внутреннее стекло «триплекс», осколки которого при повреждении останутся на пленке;

⇒ Крепления купола. Специальные крепления позволяют легко установить купол и снять его для мытья.

Датчик дождя обеспечивает автоматическое закрывание окна в случае дождя;

Пульт управления. Управление окном осуществляется с помощью пульта дистанционного управления.

РАЗМЕРЫ И ЦЕНЫ:

* Цены на монтаж

Выходы на крышу и зенитные фонари VELUX

Выходы на крышу и зенитные фонари VELUX .

Датская компания VELUX является лидером среди производителей мансардных окон. Все современные инновационные решения в сфере обустройства мансарды разрабатываются инженерами VELUX. Помимо самих мансардных окон различных типов, ассортимент включает конструкции специального назначения. Эксплуатационные и эвакуационные выходы на кровлю применяются на мансардах и холодных чердаках повсеместно. В отличии от мансардных окон, конструкция подразумевает более широкое открывание створки и газовые фиксаторы для облегчения нагрузки и блокирования створки в открытом положении.

Читать еще:  Окна из дерева своими руками на дачу

Аварийный выход на кровлю в отличии от эксплуатационного выполнен в виде панорамного мансардного окна с дополнительным механизмом аварийного открывания. Такая конструкция визуально соответствует мансардному окну и подразумевает стандартный режим эксплуатации. Эксплуатационный выход имеет механизм открывания по боковой оси, что позволяет создать абсолютно беспрепятственный проем.

Заказать бесплатный расчет стоимости материалов, а также расчет стоимости монтажных работ можно по адресу электронной почты info@rionkrov.ru или обратиться по телефону 8(495) 150-05-59 .

Кровельные люки для холодных чердаков, это светопрозрачная конструкция с однослойным остеклением и «холодной» створкой, в комплект поставки входят все комплектующие для монтажа.
Касаемо применения мансардных окон для промышленных строений с плоской конструкцией кровли, компания VELUX производит зенитные окна, способные противостоять снеговым и ветровым нагрузкам Российского региона.

Аварийный выход на крышу VELUX GLT.

Мансардное окно со всеми характеристиками и функциями окна GPL и одновременно аварийный выход на крышу. При нажатии ручки для аварийного окно автоматически открывается газовыми пружинами. Данный выход подходит для всех отапливаемых мансардных помещений и имеет увеличенный угол открывания – 67 градусов. Рама и створка производятся из клеёной древесины с лаковым покрытием.

Размер проема MK08 – 70х122
Размер проема SK08 – 106х122

Эксплуатационный выход на крышу VELUX GXL.

Мансардное окно и одновременно выход на крышу для отапливаемых помещений. Открывается по боковой оси, благодаря чему обеспечивается удобный выход на крышу. Газовая пружина в верхней части оконной створки облегчает ее открывание и удержание в открытом состоянии.
Данный выход предназначен для периодического обслуживания кровли. Рама и створка производятся из клееной древесины с многослойным лаковым покрытием, в верхней части створки предусмотрен вентиляционный клапан. В отличии от окон и люков открывающихся по верхней , на данное изделие не устанавливаются рольставни и маркизет.

Размер проема 53х110

Окно – люк для холодных чердаков VELUX GVT.

Удобный и безопасный выход на кровлю для обслуживания и ремонта. Позволяет вентилировать и освещать неотапливаемые помещения под крышей. Нижняя усиленная часть коробки используется как ступенька. Створка открывается по боковой оси на 90 градусов и удерживается открытой с помощью ограничителя, для проветривания фиксируется в 3х положениях. Универсальный оклад (высота волны до 60 мм) встроен в конструкцию рамы. Внешнее закаленное стекло обеспечивает дополнительную защиту от повреждения. Створка выполнена из анодированного алюминия, коробка из ПВХ, в общим конструкция является влагостойкой.

Размер проема 49х76

Окно – люк для холодных чердаков VELUX VLT.

Не дорогое решение для обслуживания и ремонта кровли, а также для вентиляции и освещения. Открывается по одной из боковых сторон на угол 90 градусов и удерживается открытым с помощью ограничителя. Для проветривания створка фиксируется в трех положениях. Створка окна выполнена из анодированного алюминия, коробка деревянная. Так же как и в модели GVT, оклад выполнен в единой конструкции и является универсальным для материалов с высотой волны до 80мм.

Зенитные фонари VELUX.

Высокие показатели теплоизоляции, шумопонижения и светопропускания делают зенитные фонари VELUX идеальным решением для зданий с плоской кровлей: жилых и офисных, детских садов и школ. Стеклопакет с внутренним стеклом триплекс, обеспечивает дополнительную защиту от шума, предотвращает выгорание интерьера и не осыпается в случае повреждения. В ассортименте компании VELUX есть глухие зенитные фонари – без открывания, с ручным открыванием и на электроуправлении, а также специальные зенитные фонари с функцией дымоудаления. На все зенитные фонари возможно установить аксессуары VELUX, шторы плиссе, рассеивающие свет и маркизеты.

Зенитные окна: освещённость и дизайн по-особенному

Современные требования к естественной освещённости помещений ставят перед архитекторами и дизайнерами множество разнообразных задач: к примеру, иногда необходимо задать определённый угол падения лучей дневного света и регулировать его в зависимости от времени суток, повысить уровень инсоляции большого зала и т.д. Решать эти задачи, используя только боковое освещение, бывает очень сложно, а порой и невозможно. И всё же выход есть, дневным светом помещения наполнят особые конструкции, встраиваемые в плоскую или слегка покатую кровлю – зенитные окна и зенитные фонари.

Такие светопрозрачные конструкции – достаточно новые и не слишком распространённые на оконном рынке продукты. Это связано с особенностями их предназначения и монтажа. Тем не менее, сейчас в мегаполисах всё чаще используют зенитные фонари для освещения сооружений, находящихся ниже уровня земной поверхности, а зенитные окна можно встретить в частных постройках, зимних садах и оранжереях, а изредка – и на верхних этажах многоквартирных жилых домов.

Идея потолочных окон не так уж нова: вспомним, у многих древних народов мира жилище оборудовалось, кроме двери, единственным проёмом в кровле, предназначенным для вентиляции и освещения жилья. Разумеется, современные конструкции куда совершеннее первого прототипа, хотя основными их функциями по-прежнему остаются освещение и вентиляция, а в некоторых случаях они выполняют и функции люка, обеспечивающего доступ на крышу.

Современные пластиковые окна, предназначенные для установки в проёме кровли, во многом отличаются от своих «собратьев», монтируемых в стену. Причиной тому – высокие требования, предъявляемые к конструкциям такого рода. Повышенная прочность, герметичность, дистанционное управление для открывающихся систем – вот далеко не полный список качеств, обязательных для зенитных окон.

Что же представляют собой зенитные окна? Это конструкции из высококачественного пластикового профиля, состоящие из остеклённой рамы и защитного короба. Стеклопакеты, используемые в зенитных окнах, отличаются от светопрозрачных элементов, которыми комплектуются традиционные окна ПВХ. Наружное стекло зенитного окна отличается особой прочностью, достигнутой в процессе закалки – ему надлежит стойко выдерживать всевозможные атмосферные и физические воздействия. Стекло, расположенное со стороны помещения, ламинируется с целью повышения его энергоэффективности. В наиболее современных исполнениях наружное стекло зенитного окна либо весь стеклопакет имеет выпуклую форму, так оно меньше подвергается засорениям, а зимой не оказывается под слоем снега.

Более сложными с точки зрения исполнения являются зенитные фонари. Они различаются размерами, могут быть плоскими или иметь форму купола, пирамиды и пр. Для их изготовления также используется ПВХ профиль и стеклопакеты. Из-за достаточно сложной структуры и немалой стоимости такие конструкции в индивидуальном строительстве используются крайне редко. Возможно создание ещё более сложных конструкций, например, зенитные окна (средство вентиляции), вмонтированные в зенитный фонарь.

Стоимость зенитных окон превышает стоимость традиционных СПК, но остаётся вполне приемлемой, поэтому решающим фактором для приобретения и установки зачастую является не финансовая сторона вопроса, а архитектурные особенности сооружения. Дело в том, что зенитные окна монтируются либо в плоскую кровлю, либо в немного покатую крышу. Угол её наклона может составлять от 0° до 15°, для более покатых кровель целесообразно использовать мансардные пластиковые окна.

Что касается конструктивного исполнения, зенитные окна и фонари могут быть как глухими, так и открывающимися, в стеклопакетах может применяться прозрачное либо матовое стекло. Солнцезащитными аксессуарами такие СПК комплектуются, как правило, на стадии изготовления – эти окна чаще всего расположены в труднодоступных местах, поэтому управление самими конструкциями и их опциями осуществляется либо с помощью пульта дистанционного управления, либо автоматически с помощью датчиков. Ещё один, наиболее «продвинутый» способ управления зенитными окнами – это подключение их к системе «Умный дом».

Зенитные фонари и окна – одни из наиболее современных типов светопрозрачных конструкций, изготовленные с применением современных технологий, благодаря которым они отличаются высокой надёжностью, функциональностью, простотой в эксплуатации и уходе. Их применение позволяет создавать великолепные интерьеры с потрясающе красивыми световыми потоками. «Изюминкой» становятся не столько сами конструкции, сколько производимый ими эффект, поэтому такие окна всё больше привлекают внимание дизайнеров и застройщиков.

О наличии продукции и предлагаемых услугах, описываемых в статье, уточняйте у менеджеров нашей компании.

Ссылка на основную публикацию
Adblock
detector
